臭氧軟開關電源以高效節能為目的，采用了新型主電路拓?fù)浣Y(jié)構并采用DSP作為主控制器，實現了逆變電路各個開關管的ZVS和ZCS軟開關功能，降低了裝備能耗，提升了開關管的可靠性。DSP通過PSPWM移相調節，實現了輸出功率可調，從而可實時調節臭氧產量和濃度。采用了負載電流頻率跟蹤技術，使負載工作在串聯準諧振狀態，提高了臭氧產量和濃度以及電源轉換效率。采用觸摸屏實現了電氣參數顯示和故障診斷等功能。

提高生活用水與飲用水質量，處理生活污水與工業廢水使之成為可用水，成為了全球環境保護與改善人類生存質量的重要課題。國家最新飲用水標準已將臭氧消毒作為最有效的途徑，并大力推廣。臭氧特種電源作為臭氧發生裝置的核心及關鍵部件，其研究對臭氧發生、實現臭氧裝置產業化有著極其深遠的意義。

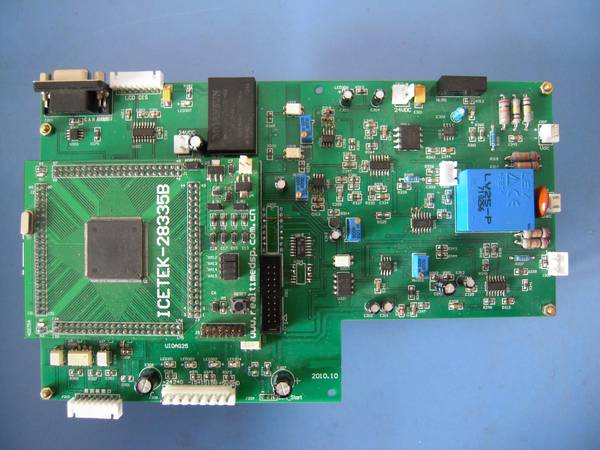

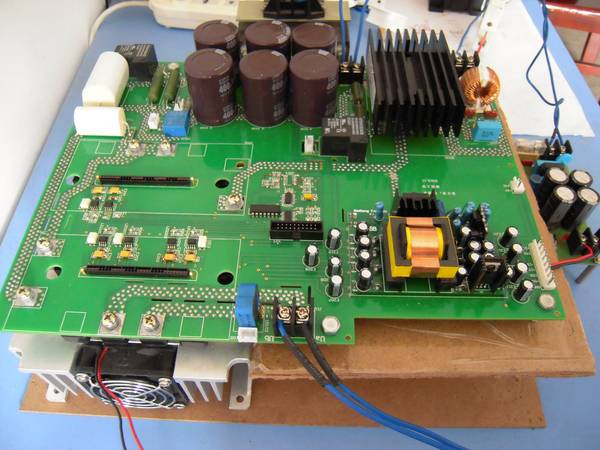

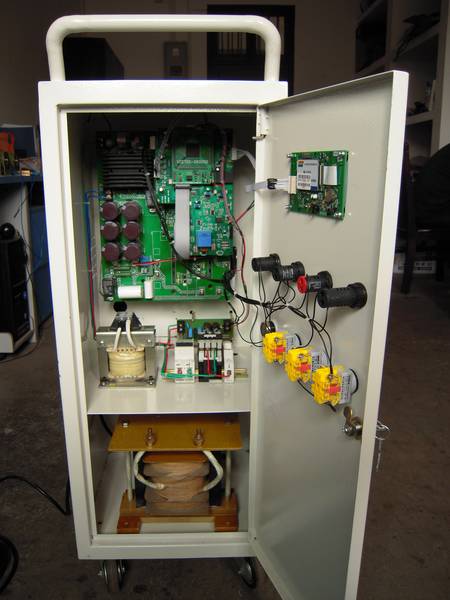

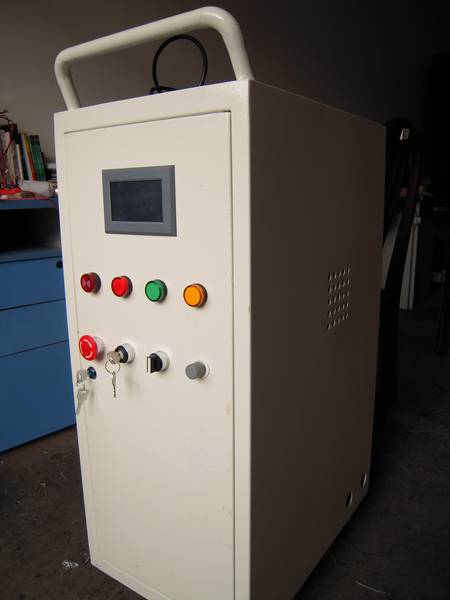

臭氧軟開關電源以高效節能為目的，采用新的主電路拓?fù)浣Y(jié)構和“DSP+觸摸屏”控制器，實現了主電路各開關管的ZVS和ZCS軟開關功能，從而提高了功率因數和電能轉化效率；通過移相調節PSPWM，實現了功率輸出可調，從而實時調節臭氧產量和濃度。同時，采用觸摸屏實時顯示相關的電氣參數以及實現故障診斷等功能。該電源由主電路、驅動電路、控制器、供電模塊等構成，并將其高度集成于單塊電路板上，實現了電源的小型化。在設計中，采用TI的DSP處理器TMS320F28335和觸摸屏作為主控制器，并輔以外圍電路構成控制系統。在主電路中，單相交流AC220V通過EMC濾波器后，進行不可控全橋整流，整流輸出通過LC濾波后，得到穩定的直流電壓，直流側再通過由6個IGBT開關管構成的逆變主電路，產生方波電壓，該交流電壓通過中頻升壓器升壓后，加到臭氧發生管的兩端，進行介質阻擋放電，產生出臭氧。設計中，采用新型逆變電路拓?fù)?，即?個開關管構成的全橋逆變電路的基礎上，在直流母線側增加了1個無極電容和2個IGBT管，通過算法控制此2個IGBT管的驅動脈沖，實現逆變電路中開關器件的軟開關換流控制。本設計在綜合考慮臭氧產量和高功率因數基礎上，將開關頻率設定在10kHz左右，并采用負載電流頻率跟蹤技術，以滿足負載工作在串聯準諧振狀態，提高整機效率。為了實現后臺機的遠程監控，設置了CAN工業總線接口，方便裝置實現無人值守控制。

第十二屆“挑戰杯”作品 三等獎
在本?！疤魬?zhàn)杯”大學生課外學術科技作品競賽中，獲得一等獎；
在省第九屆“挑戰杯”大學生課外學術科技作品競賽中，獲得二等獎。
