基本信息
- 作品名稱：
- 傾轉涵道式垂直起降驗證機
- 大類：
- 科技發明制作B類
- 小類：
- 機械與控制
- 簡介：
從現代嚴酷的戰爭環境和突發自然災害對高性能垂直起降飛機的需求出發，針對現有傾轉旋翼型垂直起降飛機的缺陷設計制作了本作品。
本作品的核心是三個涵道組成的動力系統，在機載飛控系統的控制下，通過實時調節三個涵道的轉速和偏角實現飛機的姿態調節。在這種全新的垂直起降方式下，本作品不僅保留了傳統傾轉旋翼飛機的優勢，同時具有結構簡單緊湊、調調姿靈敏度高、復雜地域起降適應力強等特點，具有廣闊的應用空間。- 詳細介紹：
一、研究背景
現代戰爭環境下的作戰任務和突發自然災害后的救災使得垂直起降飛機越來越受到青睞，而現有垂直起降飛機均存在不同程度的缺陷。本項目組從以上背景出發，提出了一種全新的垂直起降方式，希望在垂直起降飛機的控制方式、結構簡化、起降適應性等方面有所突破。二、總體方案

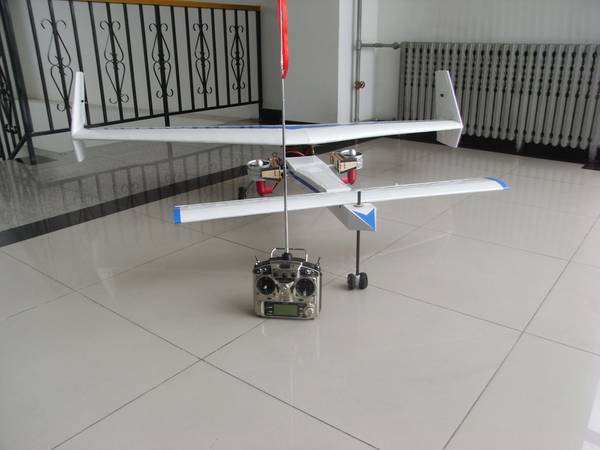

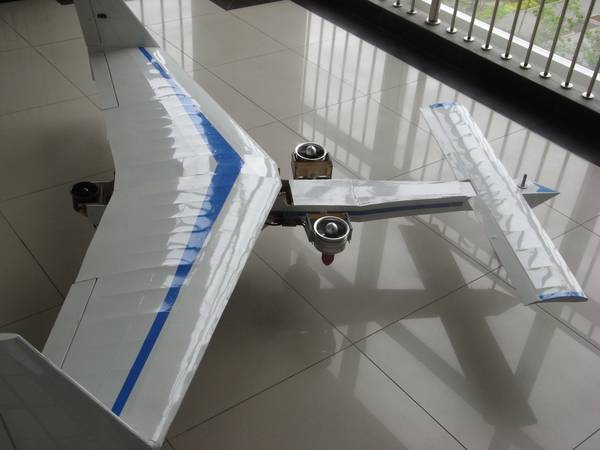

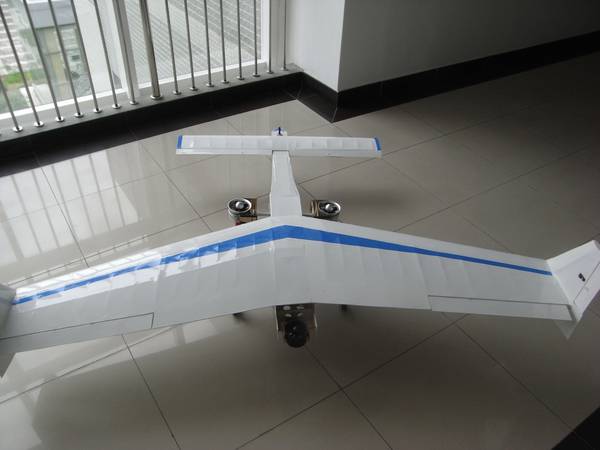

本作品采用三個小直徑涵道風扇作為動力，其中兩個主涵道布置在機身兩側，提供80%的升力并通過調節轉速控制飛機滾轉。另一個涵道是獨立的升力風扇，安裝在飛機尾部，提供20%升力并通過改變轉速和偏角分別控制飛機的俯仰和航向。
機載飛行控制系統，通過采集多個傳感器（三軸陀螺儀、三軸加速度計和高度傳感器）的實時信號，經過DSP的處理，控制各個電機的轉速和舵機的轉角，實現飛行姿態的控制。
三、作品的科學性和創新性
本作品的科學性和創新性體現在以下三方面：
1.新穎的垂直起降方式。本作品的三點式動力相互配合，通過實時調節三個涵道轉速和涵道轉角實現垂直起降和姿態轉換，與現有的變距槳調姿方式相比，其優勢體現在兩方面：首先是機械結構大幅簡化，重量和成本降低，可維護性好?，F(xiàn)有變矩槳調姿方式結構復雜，調姿時需反復克服旋翼陀螺效應，效率低，同時對結構強度要求高。二是以改變電機轉速的方式實現調姿，提高了控制的靈敏度和精確度。2.獨特的涵道動力。本作品選用涵道作為動力并合理排布其位置，使得機體結構緊湊，氣流干擾小，安全性好，尤其是起降的靈活性大大增強，非常適合在艦船甲板或破壞嚴重的地震災區等復雜狹小區域起降。同時涵道氣流不受機翼阻擋，升力效率高。傳統傾轉旋翼飛機為滿足變距和升力要求，多采用大直徑螺旋槳，靈活性較差，同時氣流會受到機翼阻擋，效率較低，并存在旋翼-機翼復雜的氣動干擾問題。
2.自主研發飛行控制系統。項目組針對本作品的特點研發了一套飛行控制系統，以DSP作為主控芯片，配合慣性測量單元以實現飛機的增穩。同時本系統充分考慮了升級需求，可搭載超聲波測距、GPS定位等拓展模塊，有廣闊的升級空間。
四、應用前景
本作品結合了垂直起降和快速巡航兩大優勢，同時相比傳統傾轉旋翼機具有結構簡單緊湊、易于維護、起降靈活等特點，在軍用和民用方面均有廣闊的前景，例如：
（1）針對海上環境進行相關改進后，該機非常適合作為艦載機使用。其體積小、動力系統簡單可靠的優勢有利于充分使用寶貴的甲板面積、減少維護量，大幅增強母艦的作戰能力。
（2）搭載偵查監視設備，該機可作為無人偵察機使用。由于兼具快速巡航和定點懸停的能力，在執行偵察任務時具有快速反應、偵察方式靈活的特點。
（3）搭載觀測和搜救設備后，該機在面對地震等突發災害時有較大的優勢。首先可以實現快速抵達，在第一時間偵察災情；同時可懸停作業，實施搜救，涵道動力可使其在較為復雜的地形起降。- 獲獎情況：
第十二屆“挑戰杯”省賽作品 省賽一等獎
本作品于2011年5月在北京理工大學第八屆“世紀杯”課外學術科技作品競賽中獲特等獎。
