“火線救援”智能車
作者：2016級王廣晗 精儀系；范雨晗 自動化系
指導老師：無
關鍵詞： 電子設計大賽 自主導航 多傳感器
摘要
這輛智能車是第21屆“商湯杯”清華大學電子設計大賽“火線救援”的參賽作品之一，獲得一等獎（第二名）。該車具有全向平移能力，裝備多種傳感器，能夠前往任意給定坐標，在黑色網格線迷宮內進行循跡、避障、路徑規劃等。
硬件組成

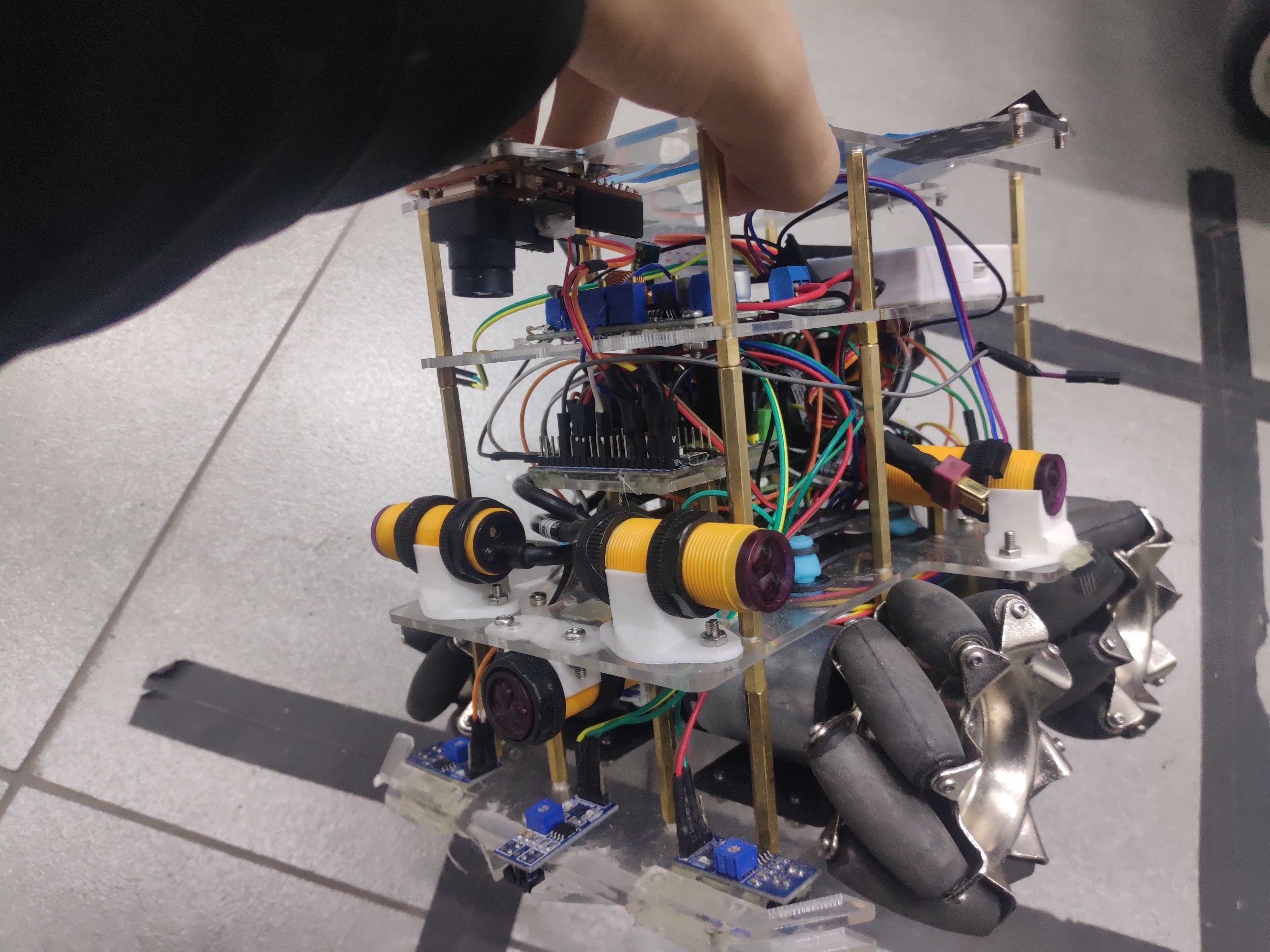

圖1 小車整體
小車整體結構為常見于智能車中的多層亞克力板-銅柱結構。動力為4個37GB520減速電機，空載轉速500r/min，帶有編碼器測速。4個麥克納姆輪讓小車具有平面內任意移動的能力。電源為3s動力鋰電池。
小車具有多種傳感器。4個OpenMV攝像頭分別位于小車的前后左右，用于四個方向的循跡。6個紅外光電開關用于檢測周圍的墻壁，實現避障。8個紅外對管用于統計循跡中走過的格數。高精度陀螺儀用于測量yaw角度。
小車主控為基于STM32F103RC單片機的開發板，集成了編碼器、電機驅動和穩壓功能。ZigBee模塊用于與裁判上位機通信獲取坐標信息，無線燒錄器和藍牙模塊用于調試。由于傳感器數量較多，還有一塊輔助STM32F103C8單片機，和額外的DC-DC供電模塊等。

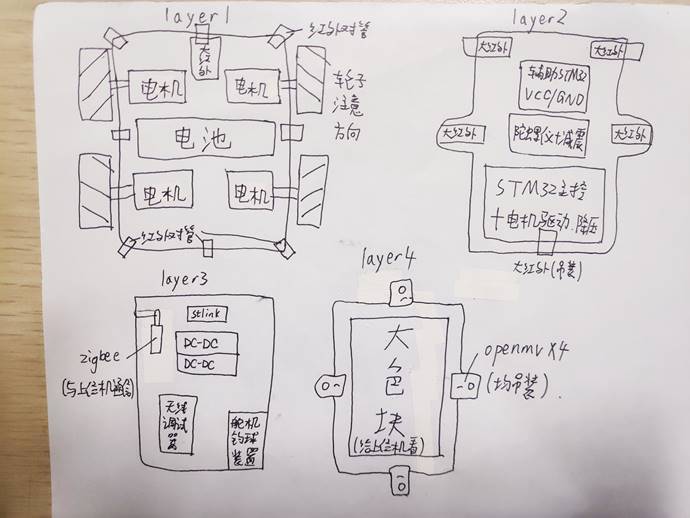

圖2 主要部件大致空間分布
底層硬件
傳感器數量很多，接口各異，如果全部連接到主控STM32上，由于開發板引腳沒有全部引出，GPIO和通信接口的數量不夠。因此增加一塊輔助STM32單片機，用于接收ZigBee（UART），陀螺儀（CAN），4個OpenMV（UART,PWM）的數據，每20ms發給主控STM32。而對實時性要求較高的電機、編碼器、光電開關、紅外對管，以及調試用的藍牙模塊，則連接到主控STM32上。

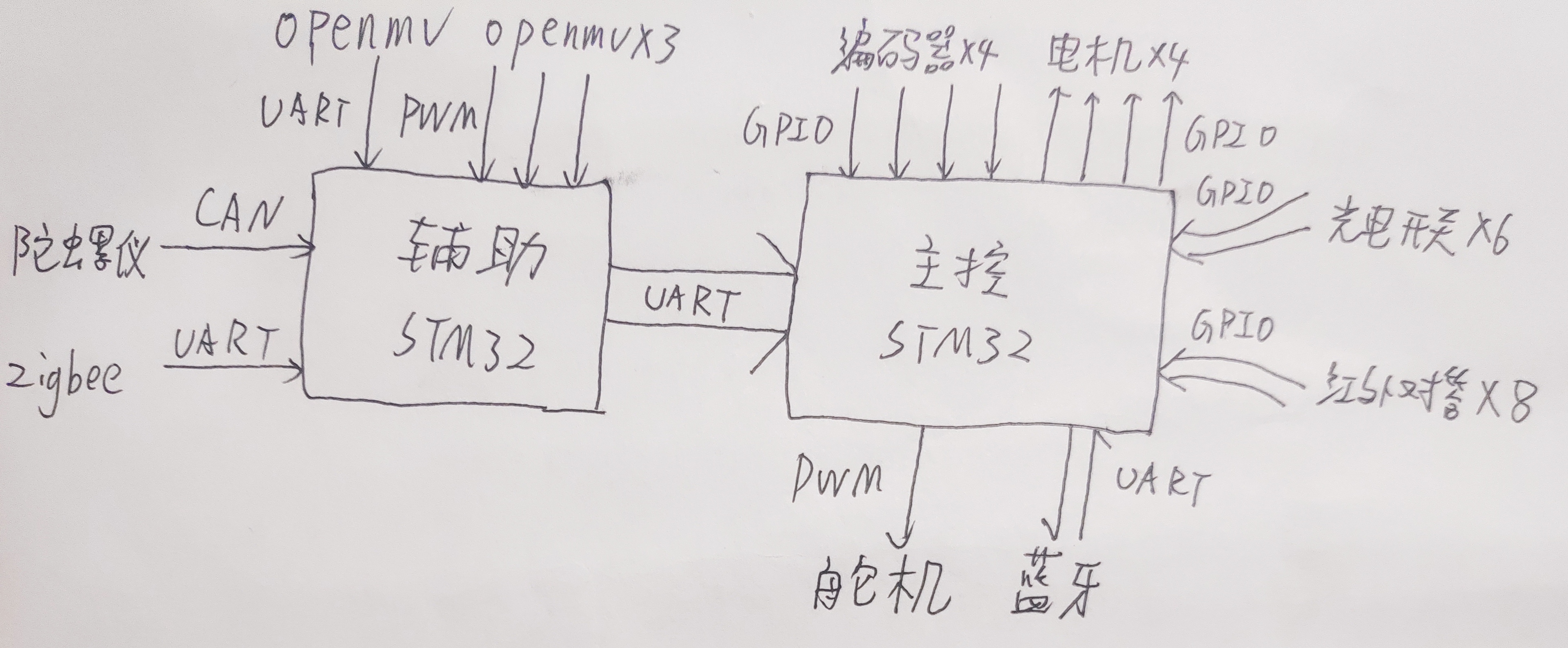

圖3 各部件電氣連接
利用編碼器，電機具有PID速度環，再結合麥克納姆輪的運動方式，可實現直接控制小車的前后速度y，左右速度x，自轉速度r。
上層邏輯
本次電設的任務大體分為兩塊，其一是要在外圍區域依賴上位機給出的位置信息，實現自主行走，其二是要在內部不依賴位置信息，實現循跡避障穿過迷宮到達指定位置。

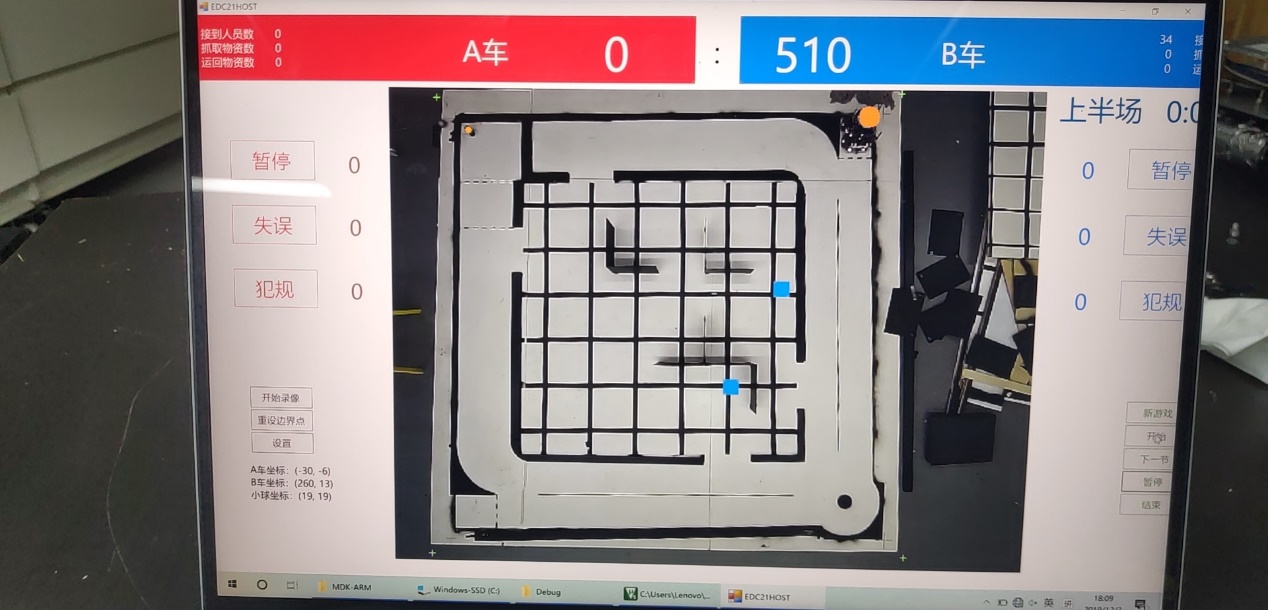

圖4 比賽場地及裁判上位機界面
邏輯控制主要依賴狀態機變量和switch語句，每20ms執行一次。如果當前在外場且方向不朝著下一個點，就轉過去，轉的方向?qū)α司妥哌^去，快到了減速，到了再轉，以此類推；如果進了迷宮，每次紅外對管判斷要到交叉點時就減速，到了就讀取一次障礙信息并進行一次基于Dijkstra算法的路徑規劃，根據返回的結果判斷應該前進？后退？左轉？右轉？掉頭？左平移？右平移？，下次就進入相應狀態，如果無事發生，就執行一次循跡位置環和角度環，位置環決定小車垂直于黑線的速度，角度環決定小車角速度。
外部鏈接：源代碼https://github.com/wanggh16/EDC2019
