作者：支云峰 車輛與運載學院

指導老師：侯之超 車輛與運載學院

關鍵詞：行走機構；車輪；履帶；變形；動力切換

摘要

車輪和履帶兩種行走機構具有不同的優點，如何將其結合成為一項能夠應用在特種軍事領域的關鍵技術。本項目自主設計了一種新型可變形履帶-車輪混合行走裝置，能夠在輪式機構與履帶機構間變型切換，實現圓形轉動以及履帶式傳動。本項目打破了國外技術壟斷，實現了國內本領域的突破。

背景介紹

本作品自主設計了一套新型可變形履帶-車輪混合行走裝置（如圖1），以用于需要在惡劣地形行駛的輕型裝甲車上。

裝甲車主要分為輪式和履帶式兩種行走模式，其中輪式高速性能好但是路面通過性差，在極端路況易發生陷車，而履帶式雖然通過性強但是高速性能差?，F(xiàn)在的常用手段是為車輪加裝防滑裝置，但會花費大量的安裝時間。

為了解決這一問題，需要將兩種行走裝置相結合。美國、印度等國家已有相關研究并甚至完成了實物的制作；而目前國內的軍工研究所、高校雖然也有相關研究，但并無能夠與國外研究對標的成熟項目。因此該技術正處于國外壟斷狀態，需要技術突破，本項目正建立在這一背景上。

項目創新

為了實現混合行走裝置的在圓形車輪形態下轉動、三角履帶形態下外履帶運動的功能，針對動力傳輸、控制外輪廓變化及、履帶傳動進行了創新與自主設計：

1. 通過結構模塊化及雙離合裝置實現動力傳輸路徑的切換。裝置被分為為傳動、變形、支撐三模塊，其中變型模塊能通過雙離合系統與其他模塊分別鎖死，實現兩種動力傳輸方式（如圖2）；
2. 使用電推桿控制裝置變形。在機械、液壓、電控方案間選擇電推桿進行控制變型（如圖3），可以針對受力不均勻的情況對電推桿推力進行單獨調節，并利用其自身結構實現自鎖功能。
3. 設計基于連桿組的傳動齒輪鏈進行履帶傳動。為履帶提供動力的驅動輪與中心軸距將發生變化；通過起、末距可調的連桿齒輪組實現中心動力輸入、邊緣動力輸出（如圖4），驅動履帶在裝置任意形狀下運動。

成果介紹

確定項目目標后，本作品自主設計了新型可變形履帶-車輪混合行走裝置，能夠?qū)崿F(xiàn)輪式轉動、形狀變化、履帶式傳動及傳動方式切換四大功能。

    本作品已經完成實物的實際組裝和基本功能的實際驗證（如圖5）；同時在計算平臺完成運動學仿真、強度仿真（如圖6、7）等必要校核工作。在功能方面額外實現了變形系統與行走系統的動力獨立，可以在任意形狀下實現任意的傳動方式，增加裝置的通過性。

    本作品兼具了車輪、履帶兩種行走機構的優點，并且在重量控制、安裝更換上也表現優良，有很大的應用價值和繼續開發價值，可以應用在軍用車輛、越野載具等領域。

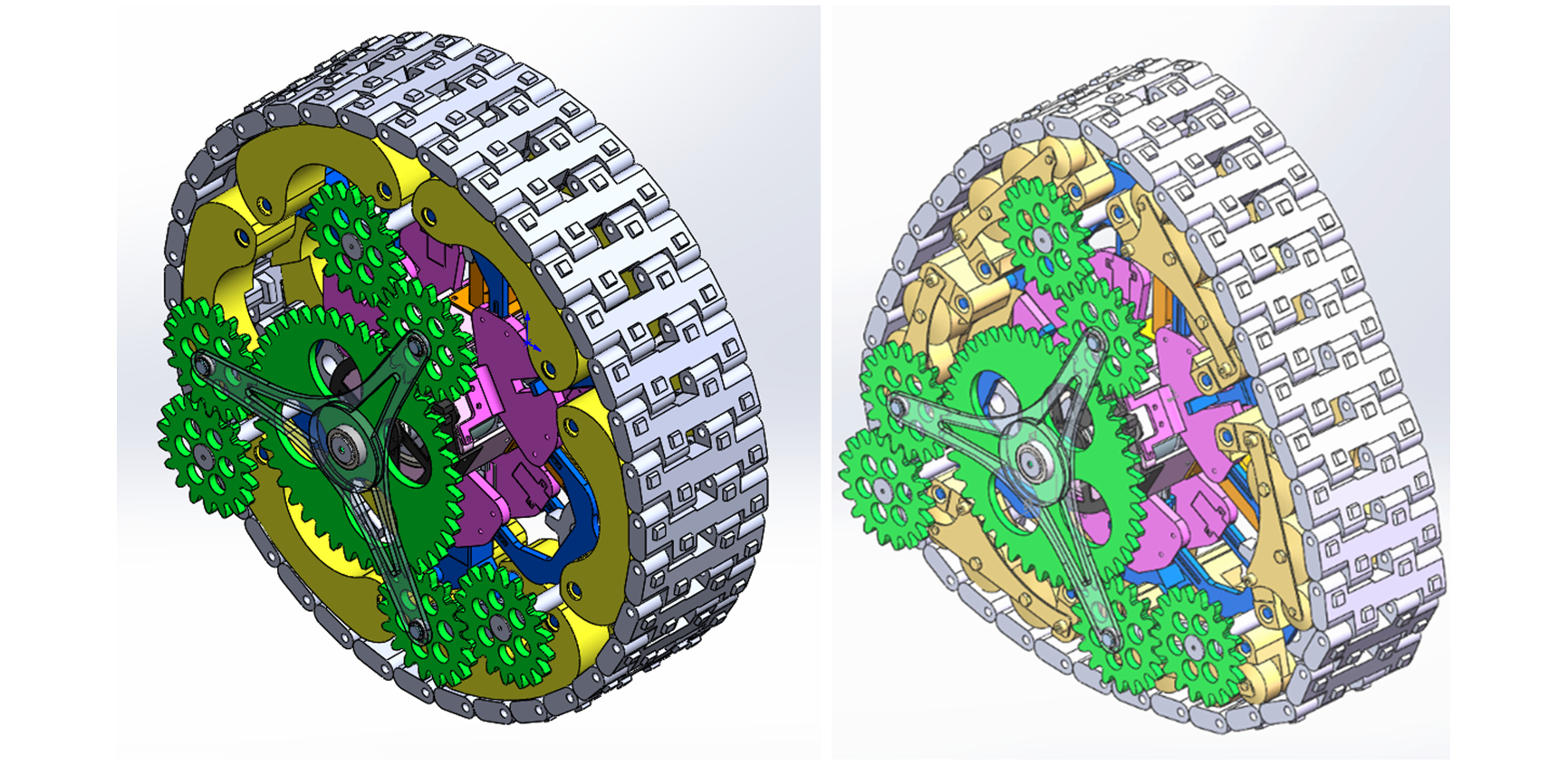

圖1  新型可變形履帶-車輪混合行走裝置模型圓形狀態（b）三角形態

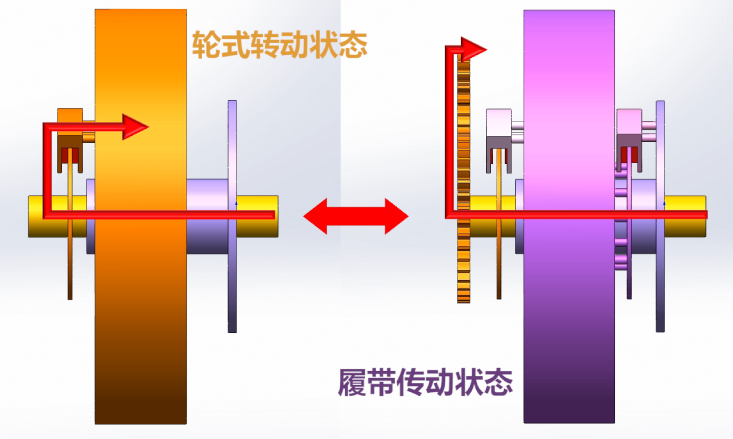

圖2  輪式轉動與履帶傳動狀態動力傳輸路徑示意

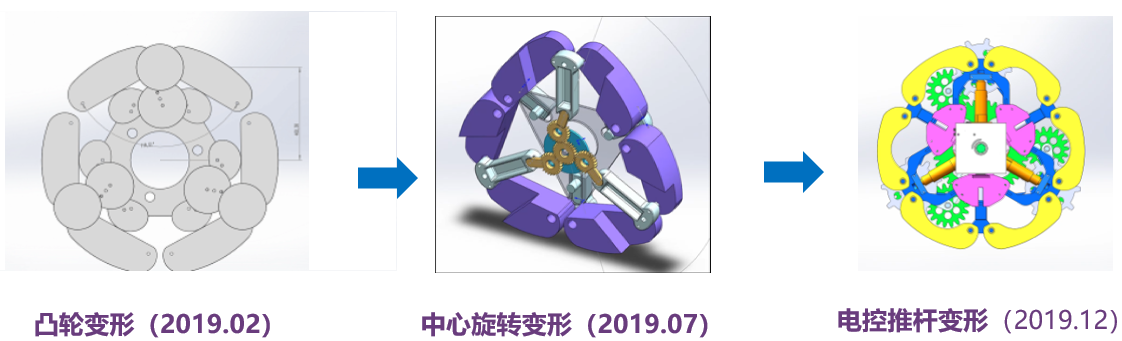

圖3  變型方案迭代

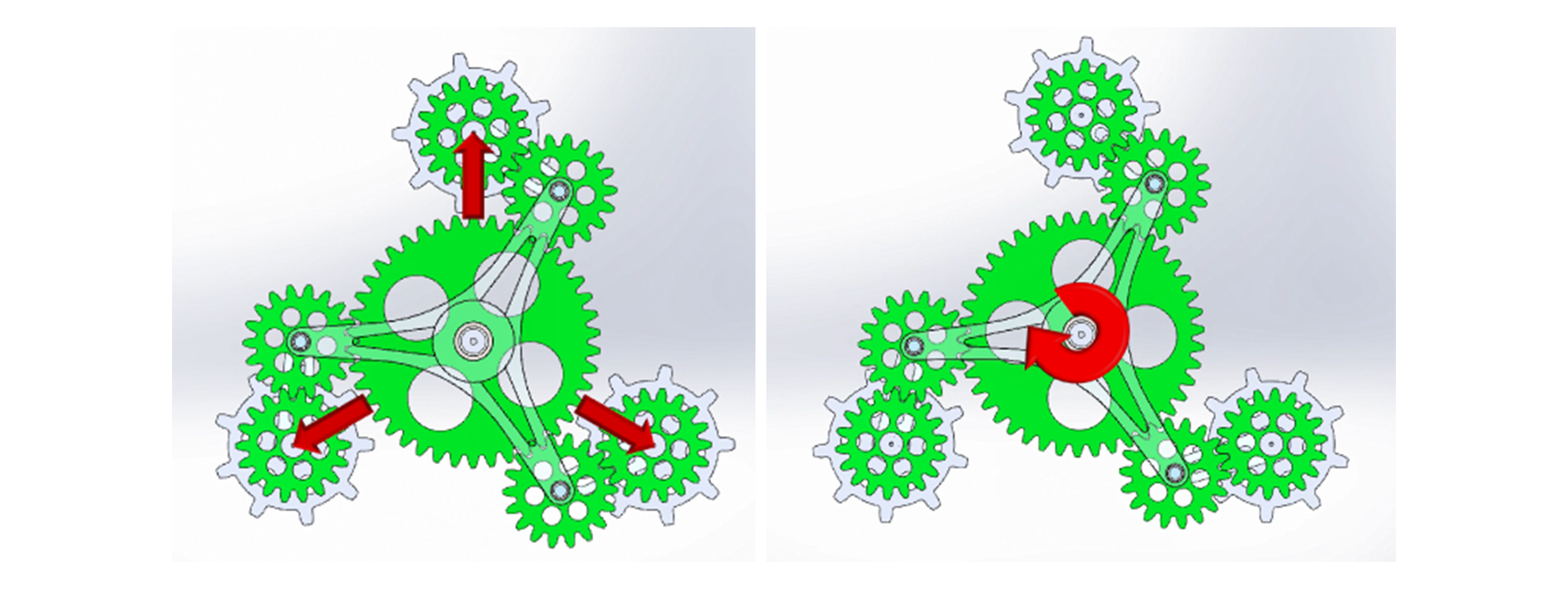

圖4  用于履帶動力傳遞的連桿齒輪組

（a）變型過程動力由中心軸傳遞至邊緣齒輪上

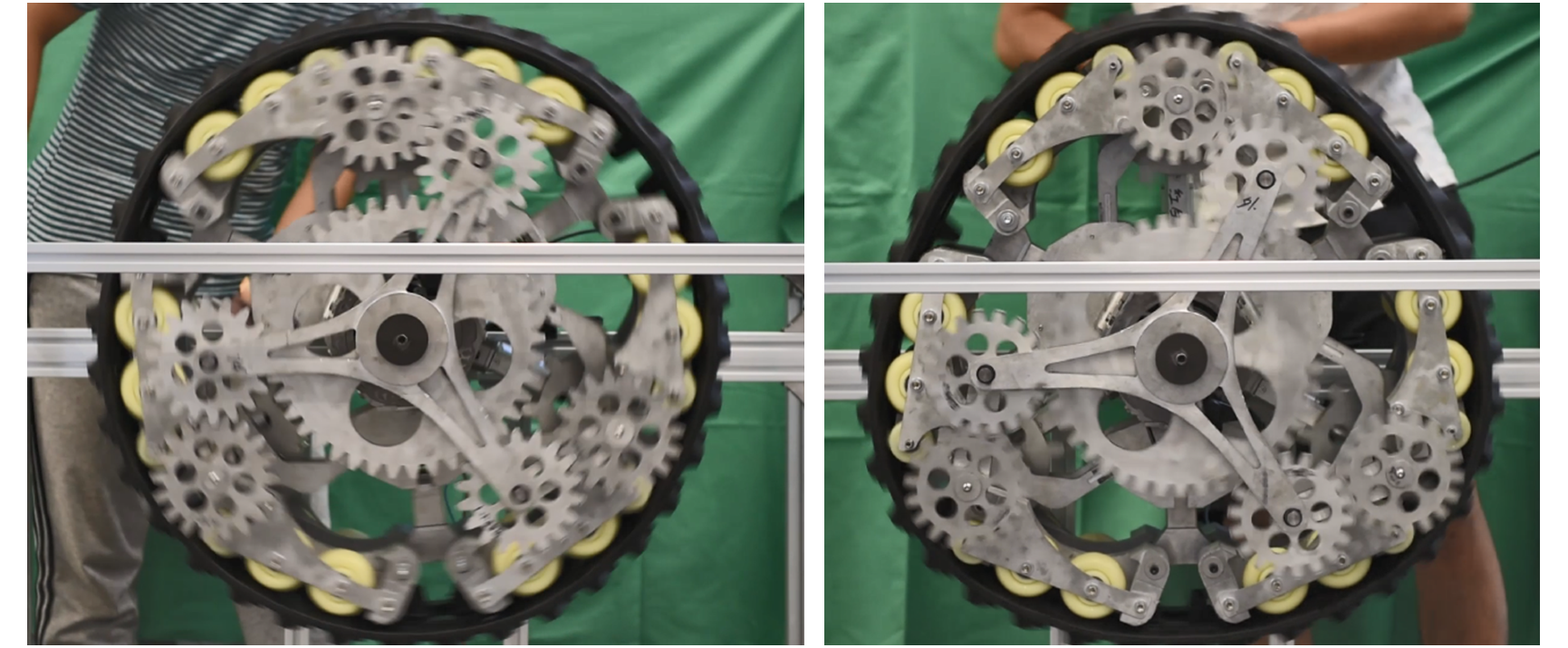

圖5  行走裝置實物

（a）圓形車輪模式轉動三角形履帶模式傳動

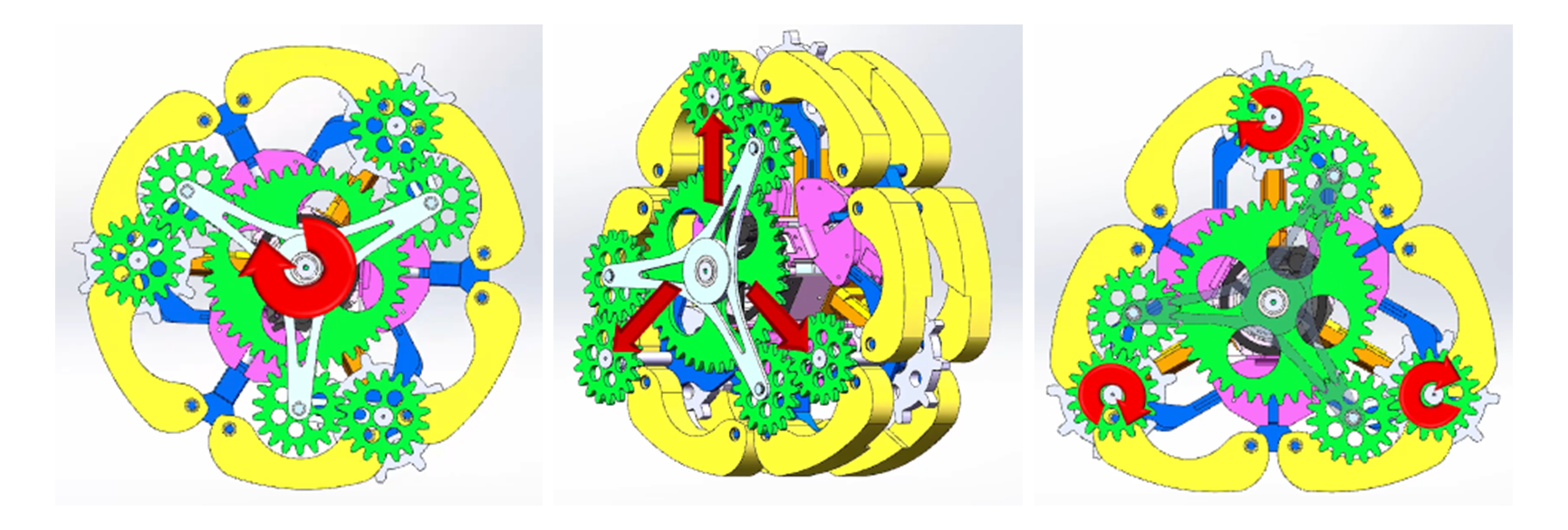

圖6  新型可變形履帶-車輪混合行走裝置功能實現

（a）圓形車輪模式轉動變形過程三角形履帶模式傳動

圖7 強度校核實例

（a）圓形車輪轉彎情況三角形履帶轉彎情況

表1  新型可變形履帶-車輪混合行走裝置機構理論性能的校核與對比
