作者：蘭志前 侯超 陳明杰 李航宇 車輛學院 高奕 能動系
指導老師：危銀濤 車輛學院
關鍵詞：磁流變?cè)怼⒕€控制動
摘要
本項目基于新型材料磁流變液，設計制作了一種不依賴于傳統液壓傳動機構的新型線控制動器。該制動器采用轉子加定子的結構，在二者之間的微小間隙填充磁流變液，轉子與定子發生相對運動或有相對運動趨勢時，可利用流體內摩擦產生粘滯力矩。又因?yàn)榇帕髯円壕哂屑羟星?yīng)力受磁場調節的優良性質，因此我們可以利用電流調節磁場，進而達到調節制動強度的目的。
磁流變制動器結構

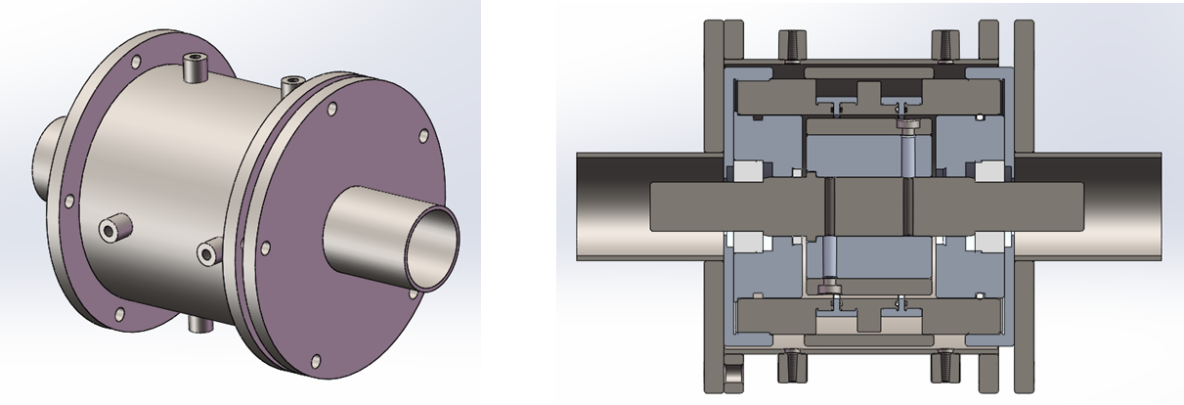

圖片1 磁流變制動器外觀與剖視圖
磁流變制動器仿真驗證
制動器磁路及制動耗散功率仿真結果

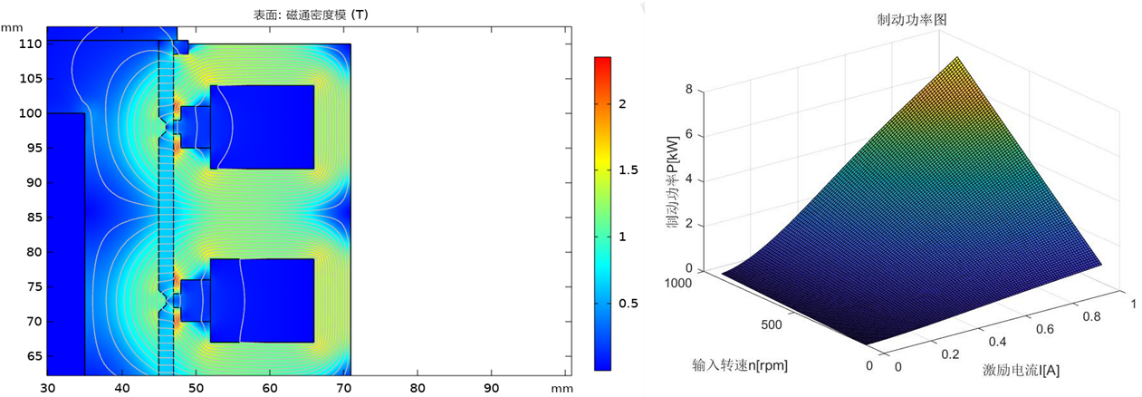

圖片2 磁流變制動器磁路及制動耗散功率仿真
設計參數及實驗結論
|
工程樣機質量 |
10.5kg |
|
工程樣機尺寸 |
φ140×146mm |
|
額定最大制動力矩 |
40Nm |
|
實測最大制動力矩 |
>34Nm |
|
最高工作溫度 |
150℃ |
表格1 磁流變制動器設計及實驗參數
