基于氫火焰檢測器的有機物歸一轉化器
作者：胡琪琨 化學工程系
指導老師：顏彬航 化學工程系
關鍵詞：氣相色譜，有機物檢測，靈敏度
摘要
本文旨在說明此歸一化轉化器的原理以及可行性大多數有機物在低濃度下在需要通過氣相色譜的氫火焰檢測器進行檢驗，但是不同的有機物需要單獨標定，大大增加了工作量，并且對于一些常溫下為液態的有機物（如甲醇，苯等），對檢測器的標定十分困難，通常還存在較大的誤差。所以本發明的目的在于標定一次就能完成對所有有機物的濃度檢測，本裝置擬將有機物轉化為CO2，再將CO2轉化為CH4達到單一標定，提高檢測靈敏度的目的。

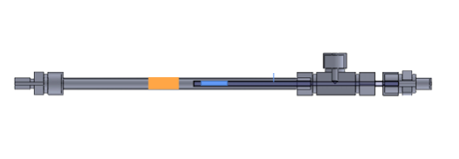

圖1，裝置模型圖
原理
本產品是放置于色譜氫火焰檢測器前端，色譜柱后端。首先氣體隨著載氣通過色譜進樣口，然后再進入色譜柱中進行分離，分離后的樣品以純物質的形式逐一進入到我們的轉化器中。首先進入我們的全氧化爐中，氧氣會將可燃性有機物都轉化為CO2，然后CO2再與H2反應生產甲烷，最后FID檢測甲烷的濃度，根據碳的數量可以建立甲烷濃度與原來有機物濃度的關系，從而計算出有機物的濃度。此裝置有機物與O2催化反應，轉化率可達99.9%，而CO2與H2催化反應，轉化率可達99.9%，轉化率可達99.9%。

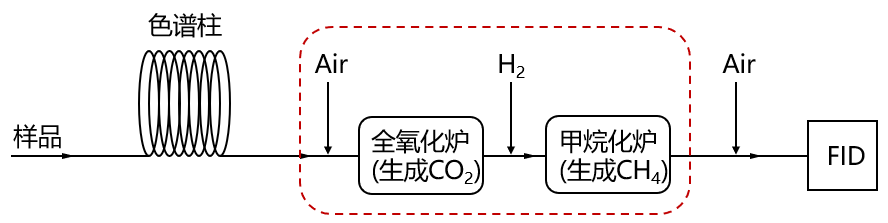

圖2，裝置流程圖
驗證性實驗
本產品的原理已經經過預實驗驗證。選取的有機物為環己烷，當環己烷首先通過全氧化爐，可以發現其被完全轉化為CO2，而當CO2經過甲烷爐的時候被全部轉化為了甲烷，可以證明其轉化思路是完全可行的。

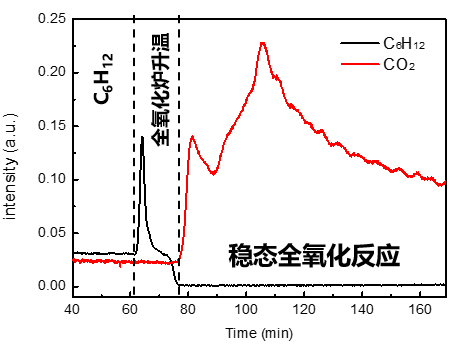

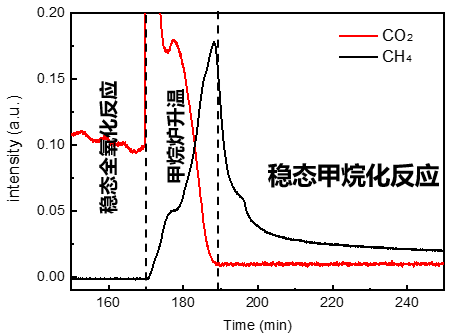

圖3，全氧化與甲烷化實驗數據
