本作品集機械、電子和計算機控制技術于一體，以類人機械臂、履帶式行走底座和鉗夾式手爪為核心，實現了一款遠程遙控排爆機器人。
采用嵌入式工控計算機進行上下位機的通信控制，提高了控制系統的可靠性；將DirectX技術中的DirectInput及DirectShow編程運用于排爆機器人的控制，使控制策略更加有效；運用推力穩定的電動推桿結構，實現了五自由度機械臂的平穩伸折；采用三電機驅動的夾鉗式手爪，可實現大夾持力抓?。怀浞诌\用履帶式行走底座的越障能力，可實現爬坡、泥濘路面的高通過性能；高清攝像機的遠距離視頻圖像傳輸以及機械臂角度小視窗線條顯示，實現了外界環境的全局觀察，可實時交互地完成對可疑目標的遙控抓??；采用230MHz工業頻段通信系統傳送指令，2.4GHz通信頻段傳送視頻，保證了較強的抗干擾能力，使系統遙控距離達到1000米以上。
與現有的排爆機器人的技術相比，該作品的具有運行平穩、大力矩、操作簡單、控制可靠、成本低等顯著特點，可為產品化或批量生產提供參考。

本設計在對國內外排爆機器人的發展現狀進行充分調研和分析的基礎上，面對恐怖爆炸事件的新形勢和特點，結合我們的專業知識，進行了多關節機械臂式遠程遙控排爆機器人的研制工作，該款機器人具有操作簡單、適應性強、能夠勝任多種排爆任務等特點。
在對國內外排爆機器人的性能指標進行分析的基礎上，本設計在體積、機械臂、手爪結構及抓舉強度上加以改進，實現了一款多關節機械臂式遠程遙控排爆機器人。該機器人基于履帶型移動平臺，通過遠距離遙控操作，實現較高的移動速度和復雜路面的通過性能；伸展長度達1.8m的二自由度機械臂，配合可開閉、上下仰俯、360度旋轉的三自由度夾鉗式手爪，基于多路視頻圖像無線傳輸和傳感器技術，采用先進的軟件系統，實現手爪運動軌跡的準確控制，可夾持重達20KG的目標物體；多功能組合通信控制箱將使整個機器人的綜合性能得到較大提升，可適應更多復雜排爆任務的需要。
與同等大小的同類排爆機器人相比，該機器人具有抓舉力量大、自身重量較輕、運動速度更快等特點。
具體技術指標如下：
重 量： 95kg（底座）+ 22.3Kg（臂、推桿、手爪）+33.2Kg（電池組）=150.5Kg
手 爪：三自由度，最大夾持力20Kg
機 械 臂：二自由度，伸展長度1.8米，伸展高度2.1米
電 源： DC48V，100AH
運動速度：空載大于5Km/h
控制方式：遠程遙控
遙控距離：空曠地帶1000米以上，些許障礙物時500米以上
本作品的測試分為三個階段進行：
（1）軟件模擬。利用Pro/E軟件對機器人的底座、臂、手爪等關鍵部件進行結構尺寸及運動范圍的模擬設計，確定各部分主要尺寸。
（2）分部件試驗。對行走底座、機械臂、手爪、上位機、下位機等功能部件進行獨立實驗、調試，確認各部分可靠工作。
（3）系統整體測試。整體安裝后，進行系統各部件、硬件軟件聯合測試，對整體性能指標進行量化檢驗，并對機器人的操控性能等進行總體評價。
通過對這些不同材質的目標物的成功抓取，從而驗證了機械臂、手爪的靈活性和穩定性，同時也驗證了機械臂的高強度和可控性。
最終的實測性能指標見下：
總 重 量：95kg（底座）+ 22.3Kg（臂、推桿、手爪）+33.2Kg（電池組）=150.5Kg
底座體積：110cm×65cm×35cm
手 爪：三自由度，最大夾持力20Kg
手爪最大夾持直徑：20cm
機 械 臂：二自由度，伸展長度1.8米，伸展高度2米
電 源： DC12V，36AH，4只
運動速度：空載大于6Km/h
爬坡角度：20度
控制方式：遠程遙控
遙控距離：空曠地帶1000米以上，些許障礙物時500米以上
總成本價格：12萬元左右
創新點：
（1）采用創新設計的排爆機器人手爪，兩夾鉗采用折桿和平行夾盤相結合的結構，具有夾持和抱持的功能，既可適應輕小物體又可穩定抓取重物，特別安裝的緩沖彈墊使目標物夾取更牢靠；三自由度驅動機構，結合自鎖功能，使抓取過程更加省電，在夾持移動過程，可最大限度保證夾持物的受力穩定；
（2）多關節和電動推桿的機械臂結構，有助于降低臂段的重量和材料強度要求，有效降低成本和工作電力消耗；
（3）在多路視頻圖像無線傳輸顯示的基礎上，通過機械臂附加的精密傾角傳感器，準確獲取機械臂的傾角位置和配合關系，在遙控顯示器上以清晰線條顯示，仿佛從側面顯示臂展的姿態，有助于操作者了解臂的工作情況以及伸縮極限；

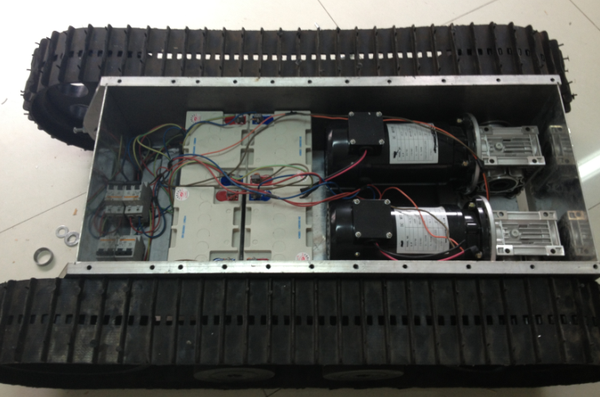

（4）自主設計的采用直流電機驅動技術的排爆機器人履帶式行走底座，將履帶機構、電機PWM控制策略一體化設計，解決了行走機構的行走快速性和平穩性的一致性問題，使得機器人操控更加靈活與可靠。

第十三屆“挑戰杯”全國大學生課外學術科技作品競賽三等獎
